Rangkaian Kombinasional

Ray Ramadita |

22 Nov, 2022

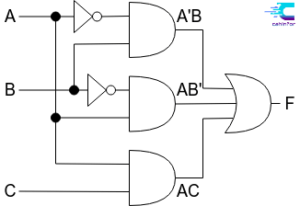

Rangkaian kombinasional adalah rangkaian yang outputnya hanya bergantung pada nilai input saat itu, dengan kata lain, rangkaian ini mengkombinasikan nilai input saat itu dan menghitung outputnya, itulah mengapa disebut rangkain kombinasional. Rangakain ini juga tidak memiliki sifat memori, oleh karenanya outputnya hanya ditentukan oleh inputnya saat itu. Contoh dari rangakaian kombinasional adalah Mutliplexer, Demultiplexer, Encoder dan Decoder, dan Seven Segment.

Multiplexer

Multiplexer atau sering disingkat MUX adalah rangkaian yang berfungsi memilih data (data selector) yang ada pada masukannya (I), untuk disalurkan ke keluarannya (Y) dengan bantuan sinyal pemilih atau sinyal kontrol (S). Contoh simbol MUX adalah sebagai berikut

Demultiplexer

Demultiplexer atau sering disingkat DEMUX adalah rangkaian yang berfungsi untuk menyalurkan data yang ada pada masukannya ke salah satu dari beberapa keluarannya dengan bantuan sinyal pemilih atau sinyal kontrol (S). Contoh simbol DEMUX adalah sebagai berikut

Encoder

Encoder memiliki fungsi sebagai rangkaian untuk mengubah data masukan menjadi data bilangan biner dengan format tertentu pada keluarannya. Dalam rangkaian digital, enkoder merupakan rangkaian kombinasi dari gerbang digital yang memiliki input banyak dan output sedikit dalam format biner (input > output).

Decoder

Decoder memiliki fungsi sebagai rangakain untuk mengubah ulang data bilangan - bilangan biner pada inputnya menjadi data asli pada outputnya. Fungsi dari Dekoder merupakan kebalikan dari Enkoder, jumlah inputnya lebih sedikit dibandingkan dengan jumlah outputnya (input < output).

Seven Segment

Seven Segment adalah rangkaian yang digunakan untuk menampilkan bilangan desimal yang terdiri dari 7 bagian (segmen). Pada rangkaian ini terdapat 4 bit masukan yang merepresentasikan 10 buah bilangan desimal dari 0 sampai 9 dan terdapat 7 buah keluaran yang merepresentasikan segmen a - g yang aktif. Ketujuhh luaran tersebut membentuk angka desimal sesuai dengan nilai masukan.

Referensi:

Sugiartowo, S., & Ambo, S. N. (2018). Simulasi Rangkaian Kombinasional Sebagai Media Pembelajaran Sistem Digital Pada Fakultas Teknik Universitas Muhammadiyah Jakarta.  Prosiding Semnastek

Abdurohman, M. (2017). Organisasi dan Arsitektur Komputer edisi Revisi Keempat. Informatika Bandung
